De onderdelen waar het dakvlak op aansluit

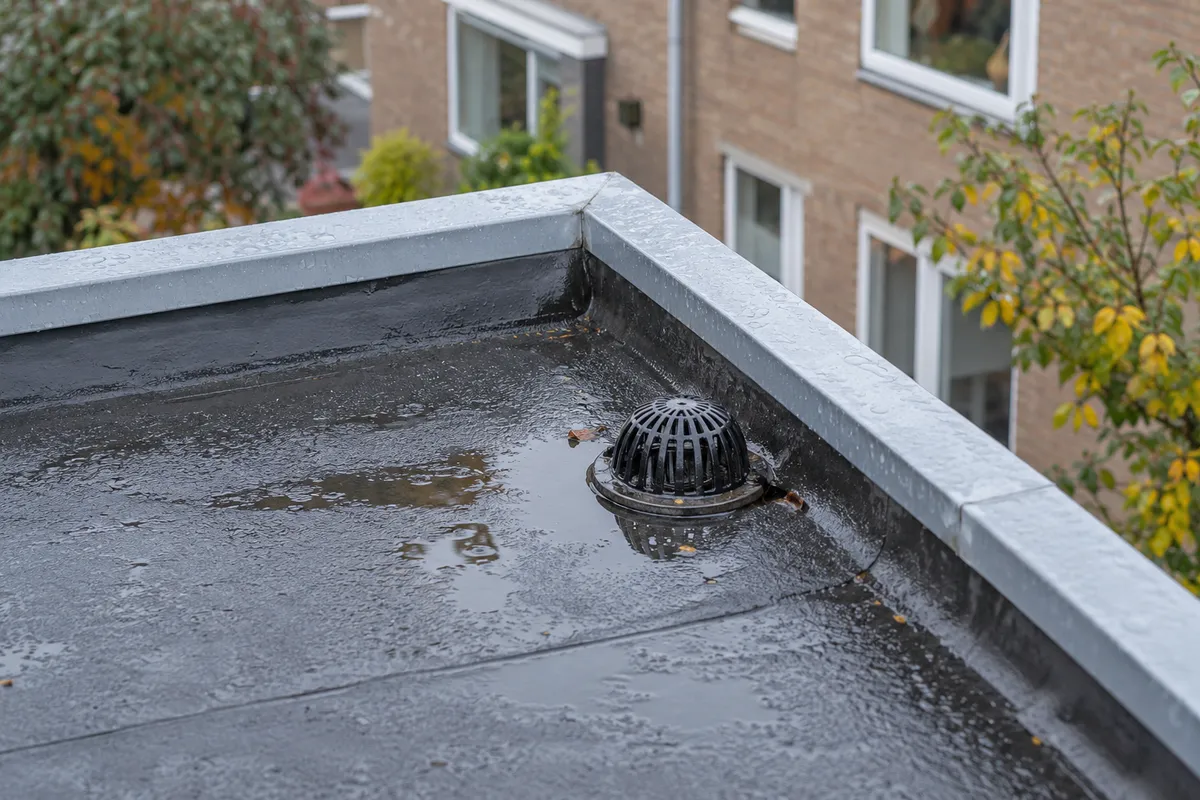

Van dakvlak naar afvoer

Afschot beschrijft het verloop dat water richting de afvoer helpt voeren. De hemelwaterafvoer ontvangt dat water. Een noodoverloop of noodoverstort heeft een andere rol in het afwateringsontwerp dan de gewone afvoer. Laat op het dakplan aangeven welke onderdelen aanwezig zijn en welke het nieuwe plan bevat. Vul een onbekende noodvoorziening niet alvast in op basis van één foto. Als isolatie, afschot of de hoogte van het pakket verandert, kan ook de aansluiting op de afvoer veranderen. Vraag welk detail daarvoor is uitgewerkt en wie de afstemming met het afvoersysteem verzorgt. Een consumentenblad bepaalt geen afvoercapaciteit of vaste maat: die horen bij het ontwerp voor de concrete constructie en het aangesloten dakvlak.

Bron bij deze uitleg:Kiwa BDA — Vakrichtlijn gesloten dakbedekkingssystemen 2025 (pdf)·Milieu Centraal — dakisolatie en de opbouw van een plat dak

Rand, gevel, koepel en doorvoer afzonderlijk benoemen

Aan een dakrand eindigt het vlak niet als een losse strook. De waterdichting, bevestiging en randafwerking moeten als aansluiting zijn beschreven. Bij een gevel of opstand komt daar de overgang naar het aangrenzende onderdeel bij. Een koepel heeft een opstand en een aansluiting; een doorvoer laat een leiding of ander onderdeel door het pakket gaan.

Die onderdelen hebben ieder een eigen plaats in de detailsstaat.

Nummer ze vanaf een bestaande tekening of een veilig beschikbaar overzicht: R1 voor een randvak, A1 voor een afvoer, D1 voor een doorvoer. Deze notatie is een werkafspraak, geen technische codering. Noteer behouden, aanpassen of vernieuwen alleen wanneer het voorstel dat vermeldt. Een ontbrekende uitwerking wordt een documentvraag aan de partij die het pakket ontwerpt.

Bron bij deze uitleg:Kiwa BDA — Vakrichtlijn gesloten dakbedekkingssystemen 2025 (pdf)

Een onderdeel is meer dan zijn aantal

Zet bij een rand de beschreven lengte in meters en bij een afvoer of doorvoer het aantal stuks. Voeg de omvang toe: omvat de post ook de aansluiting op de waterdichte laag, een nieuw hulpstuk of alleen behoud van het bestaande onderdeel? Een losse regel “twee afvoeren” laat die keuze open. Vergelijk hetzelfde genummerde detail in de twee voorstellen.

Bewaar het detailsplan samen met het lagenblad. Dan blijft de aansluiting op de voorgestelde laaghoogte terug te vinden. Wanneer tijdens de voorbereiding een andere productvariant wordt gekozen, vraagt u ook of de betreffende details mee veranderen. De voorbereidingscheck kan de nog te bespreken onderdelen verzamelen; de uiteindelijke tekening maakt de keuze specifiek voor uw dak.

Bron bij deze uitleg:Kiwa BDA — Vakrichtlijn gesloten dakbedekkingssystemen 2025 (pdf)·ACM ConsuWijzer — checklist offertes vergelijken
